Основні концепції підстанцій коробчатого-типу
Визначення та принцип

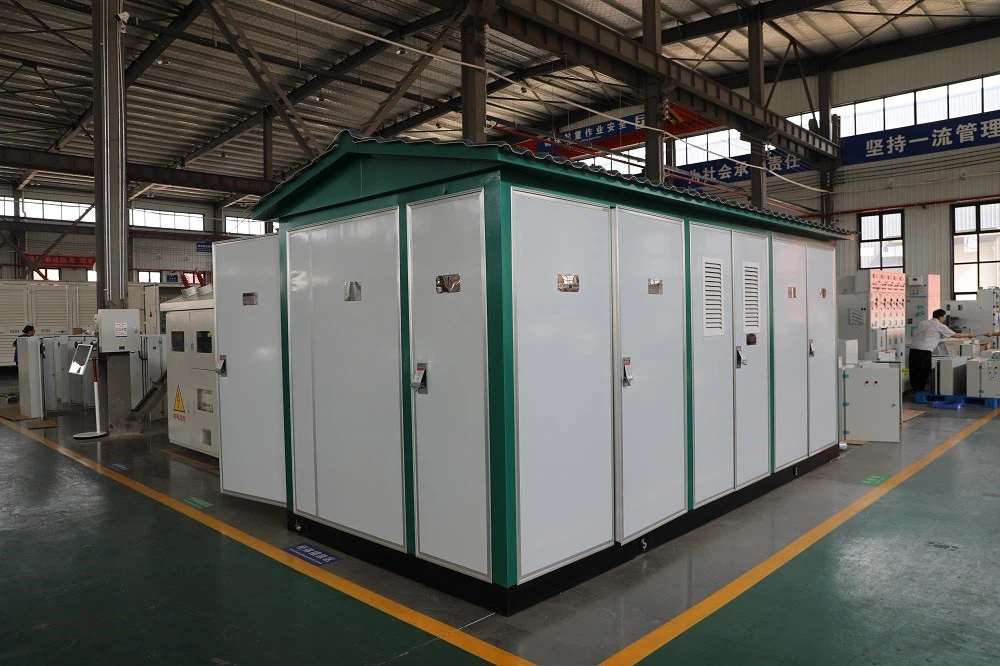

Коробкова підстанція-типу (також відома як пакетна підстанція або компактна підстанція) – це високоінтегроване рішення для розподілу електроенергії. Він попередньо -встановлює високо{3}}розподільні пристрої, розподільні трансформатори та-системи розподілу низької напруги в компактну закриту структуру відповідно до певних конфігурацій електропроводки. Його основний принцип роботи полягає в тому, щоб зменшити електроенергію високої-напруги (до 35 кВ як стандарт) до електроенергії низької-напруги, придатної для кінцевих користувачів, а потім розподілити її в промислових, комерційних і житлових приміщеннях. Ця інтегрована конструкція усуває потребу в традиційних внутрішніх підстанціях, пропонуючи більш гнучку та ефективну альтернативу електропостачання.
англійська E
xpressions
Загальноприйняті англійські терміни для підстанцій коробчатого-типу включають «коробчату трансформаторну підстанцію-типу», «коробкову підстанцію», «компактну підстанцію» та «компактну підстанцію». У технічній документації найбільш широко використовуваним терміном є «підстанція коробчатого-типу», що підкреслює інтегрований та закритий характер обладнання. Наприклад, у міжнародних закупівельних документах її часто називають «інтегрованою коробковою підстанцією-типу», щоб підкреслити її-все-функціональність.
Класифікація підстанцій коробчатого-типу
За структурною формою
Коробчасті підстанції європейського-стилю: вони відокремлюють трансформатор як незалежний компонент, об’єднуючи шафи високої-напруги, трансформатори та шафи-низької напруги в структуру три-в{-одній. Зазвичай вони мають більший об’єм, але пропонують кращу технічну зручність, з незалежними відсіками для високої-напруги, низької-напруги та трансформаторних приміщень.
Коробчаті підстанції в американському-стилі: характеризуються «дельтоподібною»-формою розташування кімнати низької-напруги, трансформаторної кімнати та кімнати-високої напруги, вони відрізняються меншою площею та чудовою ефективністю розсіювання тепла. Інтегрований дизайн спрощує установку та знижує загальні витрати, що робить їх придатними для сценаріїв з обмеженим простором.
За функціональним призначенням
Коробкові підстанції стандартного -типу: представлені такими моделями, як ZBW і XWB, вони відповідають основним потребам у розподілі електроенергії для загального промислового та житлового застосування, охоплюючи такі функції, як розподіл електроенергії, освітлення та простий облік енергії.
Компактні коробчасті підстанції-типу: наприклад, модель ZB1-336 і компактні підстанції GE. Вони використовують оптимізовану конструкцію та високо-компоненти інтеграції, щоб мінімізувати розмір, зберігаючи основні функції, ідеальні для висотних-будинків, міських громадських закладів та інших обмежених простором середовищ.
Історія розвитку коробчатих-підстанцій
Іноземне походження та ранній розвиток
Коробчаті підстанції-вперше з’явилися в західних розвинутих країнах, таких як Європа та Сполучені Штати, у 1960-х роках. Завдяки попиту на ефективне будівництво та індустріалізацію міської електромережі їх інтегрований дизайн, легке встановлення та низькі витрати на технічне обслуговування швидко привернули увагу. Ранні продукти зосереджувалися на базових функціях розподілу електроенергії з відносно простими структурами та обмеженими технічними параметрами.
Вітчизняне впровадження та швидкий розвиток
У Китаї коробчаті підстанції-типу були представлені та наслідовані Францією, Німеччиною та іншими країнами наприкінці 1970-х років. Однак широкомасштабний-розвиток розпочався лише наприкінці 1990-х років із запуском проектів оновлення електромереж у сільській і міській місцевості. Завдяки розбудові національної інфраструктури, урбанізації та промисловій модернізації вітчизняні виробники, такі як Shaanxi Sefon Electrical Equipment Co., Ltd., постійно вдосконалюють науково-дослідні та виробничі можливості, інтегруючи передові технології, такі як повна герметизація, повна ізоляція та інтелектуальне керування, що робить Китай основним виробником і споживачем коробкових-підстанцій.
Поточна ситуація на ринку
Масштаби та тенденції світового ринку
Очікується, що між 2024 і 2034 роками світовий ринок коробкових{0}}підстанцій стабільно зростатиме зі зведеним річним темпом зростання (CAGR) приблизно на 6-8%. Ключові рушійні фактори включають прискорення урбанізації в країнах з економікою, що розвивається, розвиток відновлюваних джерел енергії (наприклад, енергії вітру та сонця, для яких потрібне відповідне розподільче обладнання), а також модернізацію застарілих електромереж у розвинених країнах. Ринок дедалі більше схиляється до інтелектуальних, модульних та-енергозберігаючих продуктів, з високою-напругою (понад 20 кВ) та спеціальними умовами (висока висота, екстремальна температура) завойовують більшу частку ринку.
Модель конкуренції на внутрішньому ринку
Китайський ринок коробкових-підстанцій має відносно низький коефіцієнт концентрації, на якому представлені великі державні-підприємства, приватні-високотехнологічні компанії та-підприємства з іноземними інвестиціями. Основні гравці включають Xuji Electric, Shanghai Zhixin Electric і Shaanxi Sefon Electrical Equipment Co., Ltd. Проекти закупівель державної мережі та південної мережі складають значну частку ринкового попиту, причому якість продукції, технічні інновації та-продажне обслуговування є основними факторами конкурентоспроможності. В останні роки вітчизняні підприємства посилили технологічні дослідження та розробки, скорочуючи розрив із міжнародними брендами щодо продуктивності та надійності продукції та поступово збільшуючи свою частку ринку як на внутрішньому, так і на закордонних ринках.
Поля застосування
Комунальні послуги
Підстанції коробчастого-типу відіграють вирішальну роль у передачі та розподілі електроенергії для комунальних служб. Вони знижують високу{2}}електрику від ліній електропередач до низької-напруги, придатної для місцевого розподілу, забезпечуючи надійне електропостачання житлових районів, міських доріг, парків та інших громадських об’єктів. Їх компактний дизайн дозволяє гнучко встановлювати в міських зелених насадженнях або вздовж доріг, мінімізуючи вплив на міський ландшафт.
Комерційний сектор
У комерційних приміщеннях, таких як офісні будівлі, торговельні центри, готелі та роздрібні магазини, підстанції коробчастого-типу задовольняють попит на стабільне та гнучке електропостачання. Вони можуть бути налаштовані для інтеграції таких функцій, як компенсація реактивної потужності та точне вимірювання енергії, адаптуючись до змінного споживання електроенергії комерційними об’єктами. Дизайн-необслуговування та функції безпечної експлуатації також зменшують експлуатаційні витрати для комерційних користувачів.
Індустріальні сценарії
Коробчаті підстанції широко використовуються на промислових і гірничодобувних підприємствах, доках, фабриках та інших промислових об’єктах. Вони можуть витримувати важкі промислові умови (наприклад, корозію, пил і вібрацію) і відповідати особливим вимогам промислового виробництва до потужності, таким як потужне живлення та безперервна робота. Вибір трансформаторів (повністю герметичних масляних-занурених або сухих-типів) і розподільних пристроїв (елегазові розподільні шафи) можна пристосувати до конкретного промислового середовища, забезпечуючи стабільне живлення виробничих ліній.
Перспективи на майбутнє
Тенденція інтелектуального розвитку
Завдяки інтеграції Інтернету речей (IoT), великих даних і технологій штучного інтелекту (AI) підстанції коробчастого-типу рухаються до інтелекту. Майбутні продукти матимуть віддалений моніторинг, автоматичну діагностику несправностей і функції прогнозованого технічного обслуговування, що дозволить операторам у реальному-часі контролювати стан обладнання, виявляти потенційні проблеми та виконувати технічне обслуговування завчасно. Інтелектуальні автоматичні вимикачі та цифрові системи керування також підвищать точність та ефективність розподілу електроенергії, оптимізуючи роботу всієї електромережі.
Напрямок модульного дизайну
Модульна конструкція стане основним напрямком розвитку коробчатих підстанцій-типу. Завдяки стандартизації компонентів і застосуванню модульної структури виробники можуть спростити виробничі процеси, знизити витрати та скоротити терміни доставки. Користувачі можуть гнучко комбінувати функціональні модулі (такі як модулі високої-напруги, модулі низької-напруги та трансформаторні модулі) відповідно до своїх потреб, реалізуючи швидке встановлення та розширення. Ця конструкція також полегшує обслуговування та заміну компонентів, покращуючи загальну ефективність життєвого циклу обладнання.
Застосування енергозберігаючих та природоохоронних технологій
Енергозбереження та охорона навколишнього середовища будуть основними акцентами при розробці коробчатих підстанцій-типу. Застосування нових-енергозберігаючих трансформаторів (таких як трансформатори з аморфних сплавів) і високо-ефективних електричних компонентів зменшать втрати енергії під час роботи. Водночас використання екологічно чистих матеріалів (таких як корозійно-стійкі та придатні для повторної переробки матеріали оболонки) і низькі-процеси забруднення зведуть до мінімуму вплив на навколишнє середовище. Крім того, сумісність з відновлюваними джерелами енергії (такими як сонячна та вітрова енергія) сприятиме інтеграції чистої енергії в енергетичну мережу, сприяючи досягненню глобальних цілей вуглецевої нейтральності.
Основні технічні параметри та конфігурація
Провідні технології
Повністю закрита та повністю ізольована конструкція, що забезпечує безпечну та надійну роботу.
Проста експлуатація, конструкція-необслуговування та менша вартість обладнання.
Конфігурація кабінету
Міцна корпусна коробка з функціями теплоізоляції та вентиляції, стабільною продуктивністю (стійкою-корозії, пил-, водонепроникністю) і естетичним виглядом.
Кілька варіантів матеріалу оболонки: сталева пластина, композитна пластина, пластина з нержавіючої сталі, цементна пластина тощо
Клас захисту до IP67.
Функціональні одиниці
Розділений на три незалежні відсіки: приміщення високої-напруги, приміщення низької-напруги та трансформаторне приміщення.
У кімнатах високої{0}}напруги використовуються розподільні шафи з елегазом, такі як XGN15 і HXGN17.
На стороні низької-напруги використовується панель-типу або структура-шафового-типу для формування-спеціальних рішень джерела живлення для користувача, відповідаючи таким функціям, як розподіл електроенергії, розподіл освітлення, компенсація реактивної потужності та вимірювання енергії. Головний вимикач, як правило, є універсальним автоматичним вимикачем або інтелектуальним автоматичним вимикачем, який відрізняється гнучкістю встановлення та простотою експлуатації.
Трансформатори можуть бути повністю герметичними масляними-трансформаторами або сухими-трансформаторами.
Система збірних шин
Приймає три-фазну чотири-дротову або три-фазну п’яти-систему.
Високоякісні-три-трифазні луджені мідні шини з високою механічною міцністю та хорошим тепловідведенням.
Умови робочого середовища
Максимальна температура навколишнього повітря: менше або дорівнює 45 градусам; мінімальна температура навколишнього повітря: більше або дорівнює -45 градусам.
Висота над рівнем моря: менше або дорівнює 1000 м (може працювати на висоті до 4000 м зі спеціально налаштованими трансформаторами та низько-компонентами напруги).
Вертикальний нахил: менше або дорівнює 5 градусам, без сильної вібрації чи ударів.
Вологість повітря: менше або дорівнює 90% (+25 градусів).
Підходить для місць без електропровідного пилу, небезпеки вибуху або корозійних газів (шкідливих для металів та електричних компонентів).
Швидкість зовнішнього вітру: менше або дорівнює 35 м/с
Індивідуальні рішення доступні для середовищ, що виходять за межі вищевказаних умов.
